HTTPプロキシまたはロードバランサー（NGINX）使用時にオリジナルのクライアントIPアドレスを特定する方法

これらの手順は、HTTPプロキシまたはロードバランサーを介してサーバーに接続するクライアントの発信元IPアドレスを特定するためのNGINX設定について説明します。これは、セルフホスト型NGINXベースのノードに該当します。

  • セルフホスト型Wallarmノードがall-in-oneインストーラー、AWS/GCPイメージ、またはNGINXベースのDockerイメージからインストールされている場合は、現行の手順を使用してください。

  • セルフホスト型WallarmノードがK8s Ingressコントローラーとして展開されている場合は、こちらの手順を使用してください。

WallarmノードがリクエストのIPアドレスを特定する方法

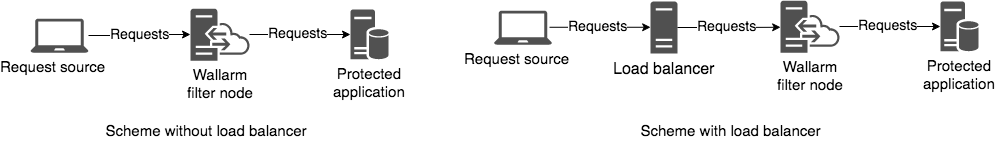

WallarmノードはNGINX変数 $remote_addr からリクエストの送信元IPアドレスを読み取ります。リクエストがノードに送信される前にプロキシサーバーまたはロードバランサーを通過した場合、変数 $remote_addr にはプロキシサーバーまたはロードバランサーのIPアドレスが残ります。

Using balancer

Wallarmノードが特定したリクエストの送信元IPアドレスは、Wallarm Consoleの攻撃詳細に表示されます。

リクエストの送信元アドレスとしてプロキシサーバーまたはロードバランサーのIPアドレスを使用した場合の問題点

もしWallarmノードがプロキシサーバーまたはロードバランサーのIPアドレスをリクエストの送信元IPアドレスとみなす場合、以下のWallarm機能が正しく動作しない可能性があります：

  • IPアドレスによるアプリケーションアクセス制御（例）:

    オリジナルのクライアントIPアドレスがdenylistに登録されている場合でも、WallarmノードはロードバランサーのIPアドレスを送信元IPアドレスとみなすため、これらのリクエストをブロックしません。

  • ブルートフォース攻撃防御（例）:

    ロードバランサーを通過したリクエストにブルートフォース攻撃の兆候がある場合、WallarmはこのロードバランサーのIPアドレスをdenylistに登録し、その結果、このロードバランサーを通過する全てのリクエストがブロックされます。

  • Threat Replay TestingモジュールとVulnerability Scanner（例）:

    WallarmはロードバランサーのIPアドレスを、Threat Replay TestingモジュールおよびVulnerability Scannerが生成するテスト攻撃発信元IPアドレスとみなします。そのため、テスト攻撃がWallarm ConsoleでロードバランサーのIPアドレスからの攻撃として表示され、さらにWallarmによってチェックされ、アプリケーションに余分な負荷がかかります。

もしWallarmノードがIPCソケット経由で接続されている場合、0.0.0.0がリクエストの送信元としてみなされます。

オリジナルのクライアントIPアドレス特定のための設定

オリジナルのクライアントIPアドレスを特定するためには、NGINXモジュール ngx_http_realip_moduleを使用できます。このモジュールにより、Wallarmノードが使用する変数$remote_addrの値を再定義して、クライアントIPアドレスを取得できます。

NGINXモジュール ngx_http_realip_module は、以下のいずれかの方法で使用できます：

  • 通常、ロードバランサーまたはプロキシサーバーによってリクエストに追加された特定のヘッダー（通常はX-Forwarded-For）からオリジナルのクライアントIPアドレスを読み取るため。

  • ロードバランサーまたはプロキシサーバーがPROXYプロトコルに対応している場合、ヘッダーPROXYからオリジナルのクライアントIPアドレスを読み取るため。

ヘッダー X-Forwarded-For（X-Real-IPまたはそれに類似したヘッダー）をNGINXで読む設定

もしロードバランサーまたはプロキシサーバーが、オリジナルのクライアントIPアドレスを含むヘッダーX-Forwarded-For（X-Real-IPまたはそれに類似したヘッダー）を追加する場合は、NGINXモジュール ngx_http_realip_module を以下のように設定してください：

  1. WallarmノードにインストールされたNGINXの以下の設定ファイルを開いてください：

    • Wallarmノードがall-in-oneインストーラーまたはAWS/GCPイメージからインストールされている場合は /etc/nginx/sites-enabled/default。
    • WallarmノードがNGINXベースのDockerイメージから展開されている場合は、ローカルでNGINX設定ファイルを作成・編集し、Dockerコンテナ内の/etc/nginx/sites-enabled/defaultにマウントしてください。初期のNGINX設定ファイルをコピーすることができ、Wallarm NGINXベースのDockerの手順から、ファイルのコンテナへのマウント方法について案内を得ることができます。

  2. NGINXのlocationコンテキストまたはそれ以上の階層に、set_real_ip_fromディレクティブをプロキシサーバーまたはロードバランサーのIPアドレスと共に追加してください。プロキシサーバーやロードバランサーに複数のIPアドレスがある場合は、適切な数の個別のディレクティブを追加してください。例えば：

    ...
location / {
    wallarm_mode block;

    set_real_ip_from 1.2.3.4;
    set_real_ip_from 192.0.2.0/24;
}
...

  3. 使用しているロードバランサーに関するドキュメントから、オリジナルのクライアントIPアドレスを渡すためにこのロードバランサーが追加するヘッダー名を確認してください。ほとんどの場合、ヘッダー名はX-Forwarded-Forです。

  4. NGINXのlocationコンテキストまたはそれ以上の階層に、先ほど確認したヘッダー名で real_ip_headerディレクティブを追加してください。例えば：

    ...
location / {
    wallarm_mode block;

    set_real_ip_from 1.2.3.4;
    set_real_ip_from 192.0.2.0/24;
    real_ip_header X-Forwarded-For;
}
...

  5. NGINXを再起動してください：

    sudo systemctl restart nginx

    sudo service nginx restart

    sudo systemctl restart nginx

    sudo systemctl restart nginx

    sudo systemctl restart nginx

    NGINXは、real_ip_headerディレクティブで指定されたヘッダーの値を変数$remote_addrに割り当てるため、Wallarmノードはこの変数からオリジナルのクライアントIPアドレスを読み取ります。

  6. 設定のテストを実施してください。

ヘッダー PROXY をNGINXで読む設定

もしロードバランサーまたはプロキシサーバーがPROXYプロトコルに対応している場合は、NGINXモジュール ngx_http_realip_module を以下のように設定してヘッダーPROXYを読み取るようにしてください：

  1. WallarmノードにインストールされたNGINXの以下の設定ファイルを開いてください：

    • Wallarmノードがall-in-oneインストーラーまたはAWS/GCPイメージからインストールされている場合は /etc/nginx/sites-enabled/default。
    • WallarmノードがNGINXベースのDockerイメージから展開されている場合は、ローカルでNGINX設定ファイルを作成・編集し、Dockerコンテナ内の/etc/nginx/sites-enabled/defaultにマウントしてください。初期のNGINX設定ファイルをコピーすることができ、Wallarm NGINXベースのDockerの手順から、ファイルのコンテナへのマウント方法について案内を得ることができます。

  2. NGINXのserverコンテキストで、listenディレクティブにproxy_protocolパラメータを追加してください。

  3. NGINXのlocationコンテキストまたはそれ以上の階層に、set_real_ip_fromディレクティブをプロキシサーバーまたはロードバランサーのIPアドレスと共に追加してください。プロキシサーバーやロードバランサーに複数のIPアドレスがある場合は、適切な数の個別のディレクティブを追加してください。例えば：

  4. NGINXのlocationコンテキストまたはそれ以上の階層に、値proxy_protocolを指定したreal_ip_headerディレクティブを追加してください。

    以下は、全てのディレクティブを追加したNGINX設定ファイルの例です：

    server {
    listen 80 proxy_protocol;
    server_name localhost;

    set_real_ip_from <IP_ADDRESS_OF_YOUR_PROXY>;
    real_ip_header proxy_protocol;

    ...
}
    • NGINXはポート80で着信接続を待ち受けます。
    • 着信リクエストにヘッダーPROXYが含まれていない場合、NGINXはそのリクエストを無効とみなし受け付けません。
    • アドレス<IP_ADDRESS_OF_YOUR_PROXY>から発信されたリクエストの場合、NGINXはヘッダーPROXYに渡された送信元アドレスを変数$remote_addrに割り当てるため、Wallarmノードはこの変数からオリジナルのクライアントIPアドレスを読み取ります。

  5. NGINXを再起動してください：

    sudo systemctl restart nginx

    sudo service nginx restart

    sudo systemctl restart nginx

    sudo systemctl restart nginx

    sudo systemctl restart nginx

  6. 設定のテストを実施してください。

ログにオリジナルのクライアントIPアドレスを含めるためには、NGINX設定でproxy_set_headerディレクティブを追加し、log_formatディレクティブ内の変数リストを編集する必要があります。詳細はNGINXログ記録手順をご参照ください。

ヘッダーPROXYに基づいてオリジナルのクライアントIPアドレスを特定する詳細は、NGINXドキュメントをご参照ください。

設定のテスト

  1. 保護対象のアプリケーションアドレスにテスト攻撃を送信してください：

    curl http://localhost/etc/passwd

    printf "PROXY TCP4 <IP_ADDRESS_OF_YOUR_PROXY> <REAL_CLIENT_IP> 0 80\r\nGET /etc/passwd\r\n\r\n" | nc localhost 80

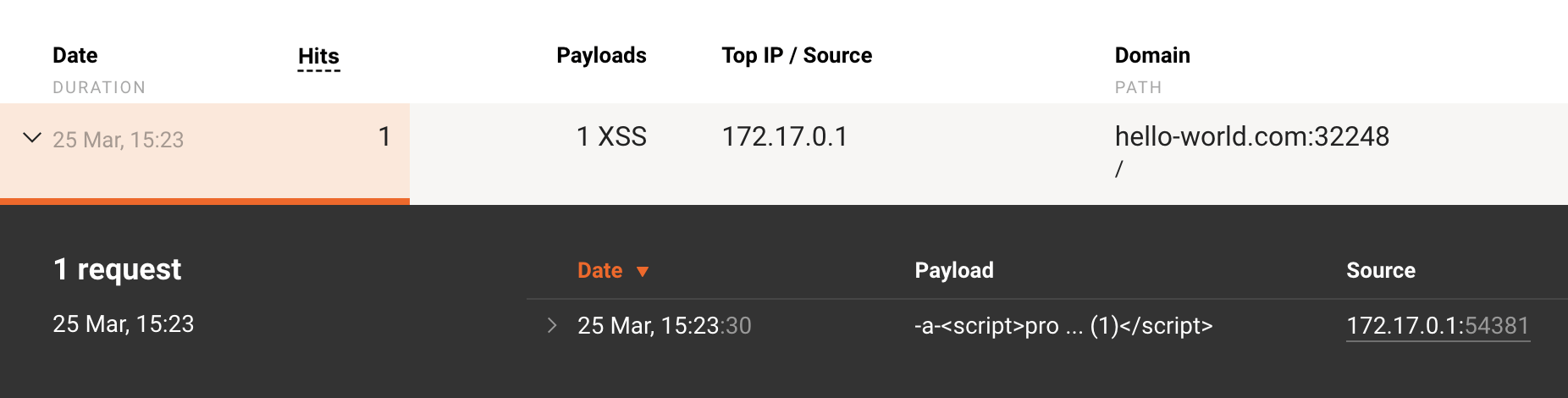

  2. Wallarm Consoleを開き、攻撃詳細にオリジナルのクライアントIPアドレスが表示されていることを確認してください：

    IP address originated the request

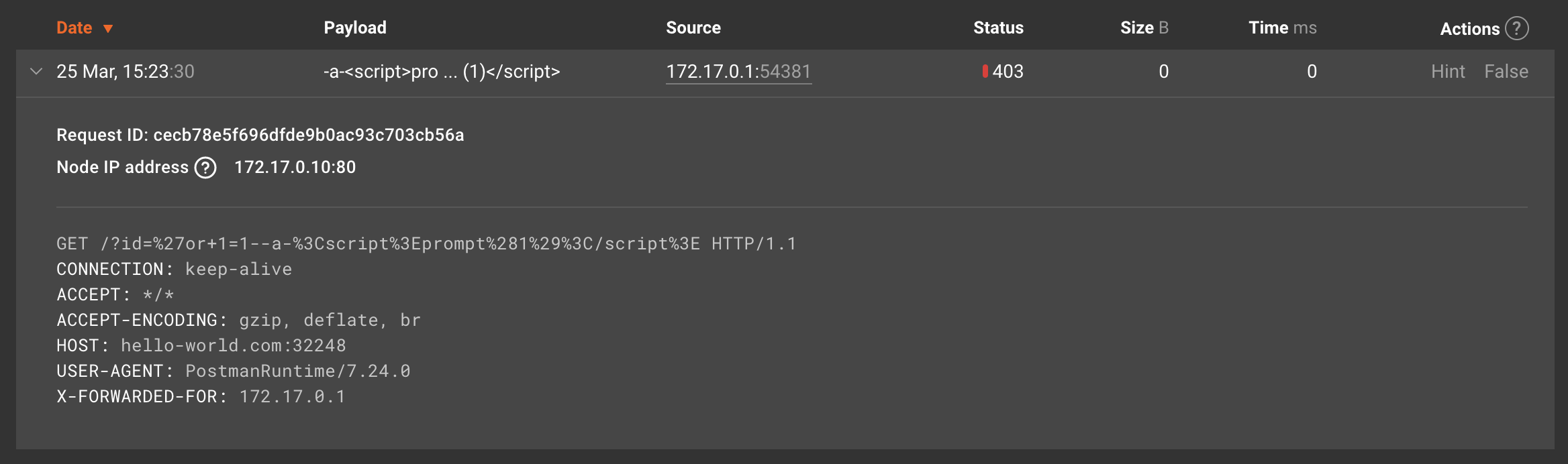

    もしNGINXがヘッダーX-Forwarded-For（またはX-Real-IP、またはそれに類似したヘッダー）からオリジナルのIPアドレスを読み取った場合、そのヘッダー値も生の攻撃データに表示されます。

    Header X-Forwarded-For

設定例

以下に、人気のあるロードバランサーを介してサーバーに接続するクライアントのオリジナルのIPアドレスを特定するために必要なNGINX設定の例を示します。

Cloudflare CDN

Cloudflare CDNを使用する場合は、オリジナルのクライアントIPアドレスを特定するためにNGINXモジュール ngx_http_realip_module の設定を行ってください。

...
set_real_ip_from 103.21.244.0/22;
set_real_ip_from 103.22.200.0/22;
set_real_ip_from 103.31.4.0/22;
set_real_ip_from 104.16.0.0/12;
set_real_ip_from 108.162.192.0/18;
set_real_ip_from 131.0.72.0/22;
set_real_ip_from 141.101.64.0/18;
set_real_ip_from 162.158.0.0/15;
set_real_ip_from 172.64.0.0/13;
set_real_ip_from 173.245.48.0/20;
set_real_ip_from 188.114.96.0/20;
set_real_ip_from 190.93.240.0/20;
set_real_ip_from 197.234.240.0/22;
set_real_ip_from 198.41.128.0/17;
set_real_ip_from 2400:cb00::/32;
set_real_ip_from 2606:4700::/32;
set_real_ip_from 2803:f800::/32;
set_real_ip_from 2405:b500::/32;
set_real_ip_from 2405:8100::/32;
set_real_ip_from 2c0f:f248::/32;
set_real_ip_from 2a06:98c0::/29;

real_ip_header CF-Connecting-IP;
#real_ip_header X-Forwarded-For;
real_ip_recursive on;
...

  • 設定を保存する前に、上記の設定で指定されているCloudflareのIPアドレスがCloudflareドキュメントの内容と一致していることをご確認ください。

  • real_ip_headerディレクティブの値として、CF-Connecting-IPまたはX-Forwarded-Forのいずれかを指定できます。Cloudflare CDNは両方のヘッダーを追加するため、NGINXでどちらかを読むように設定できます。Cloudflare CDNの詳細をご参照ください。

Fastly CDN

Fastly CDNを使用する場合は、オリジナルのクライアントIPアドレスを特定するためにNGINXモジュール ngx_http_realip_module の設定を行ってください。

...
set_real_ip_from 23.235.32.0/20;
set_real_ip_from 43.249.72.0/22;
set_real_ip_from 103.244.50.0/24;
set_real_ip_from 103.245.222.0/23;
set_real_ip_from 103.245.224.0/24;
set_real_ip_from 104.156.80.0/20;
set_real_ip_from 146.75.0.0/16;
set_real_ip_from 151.101.0.0/16;
set_real_ip_from 157.52.64.0/18;
set_real_ip_from 167.82.0.0/17;
set_real_ip_from 167.82.128.0/20;
set_real_ip_from 167.82.160.0/20;
set_real_ip_from 167.82.224.0/20;
set_real_ip_from 172.111.64.0/18;
set_real_ip_from 185.31.16.0/22;
set_real_ip_from 199.27.72.0/21;
set_real_ip_from 199.232.0.0/16;
set_real_ip_from 2a04:4e40::/32;
set_real_ip_from 2a04:4e42::/32;

real_ip_header X-Forwarded-For;
real_ip_recursive on;
...

設定を保存する前に、上記のFastlyのIPアドレスがFastlyドキュメントの内容と一致していることをご確認ください。

HAProxy

HAProxyを使用する場合、オリジナルのクライアントIPアドレスを特定するために、HAProxy側とWallarmノード側の双方で適切な設定を行う必要があります。

  • /etc/haproxy/haproxy.cfg設定ファイル内で、Wallarmノードへの接続を担当するbackendディレクティブブロック内にoption forwardfor header X-Client-IP行を挿入してください。

    option forwardforディレクティブは、クライアントのIPアドレスを含むヘッダーをリクエストに追加するようHAProxyに指示します。HAProxyドキュメントの詳細をご参照ください。

    設定例：

    ...
# Public IP address for receiving requests
frontend my_frontend
    bind <HAPROXY_IP>
    mode http
    default_backend my_backend

# Backend with the Wallarm node
backend my_backend
    mode http
option forwardfor header X-Client-IP
server wallarm-node <WALLARM_NODE_IP>
...
    • <HAPROXY_IP>はクライアントリクエストを受け取るHAProxyサーバーのIPアドレスです。
    • <WALLARM_NODE_IP>はHAProxyサーバーからリクエストを受け取るWallarmノードのIPアドレスです。

  • WallarmノードにインストールされたNGINXの設定ファイルで、NGINXモジュール ngx_http_realip_module の設定を以下のように行ってください：

    ...
location / {
    wallarm_mode block;

    proxy_pass http://<APPLICATION_IP>;
    set_real_ip_from <HAPROXY_IP1>;
    set_real_ip_from <HAPROXY_IP2>;
    real_ip_header X-Client-IP;
}
...
    • <APPLICATION_IP>は、Wallarmノードからのリクエストを保護対象アプリケーションへ転送する際のアプリケーションのIPアドレスです。
    • <HAPROXY_IP1>および<HAPROXY_IP2>は、Wallarmノードへリクエストを転送するHAProxyロードバランサーのIPアドレスです。
